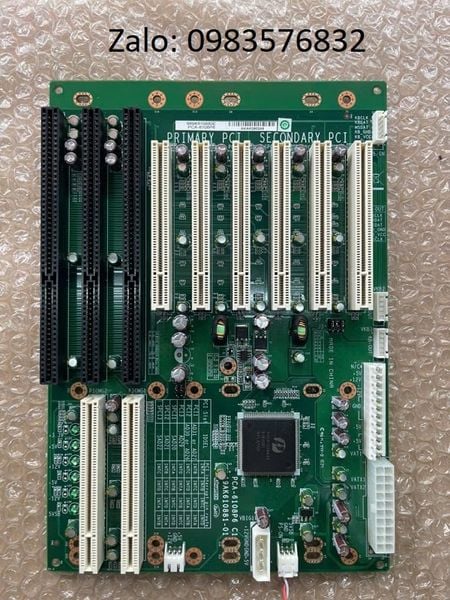

Bo mạch nối đa năng thụ động Advantech PCA-6108P6

Bảng nối đa năng thụ động Advantech PCA-6108P6 (8 khe cắm PICMG 1.0)

Advantech PCA-6108P6 là dòng bảng nối đa năng thụ động (Passive Backplane) kích thước 8 khe cắm tiêu chuẩn PICMG 1.0, được thiết kế chuyên dụng cho các hệ thống máy tính công nghiệp (IPC). Sản phẩm hỗ trợ mở rộng số lượng lớn khe cắm PCI và ISA, đáp ứng nhu cầu kết nối các card giao tiếp, card thu thập dữ liệu trong môi trường nhà máy, tự động hóa.

📌 Thông số kỹ thuật chi tiết (Specifications)

• Thương hiệu: Advantech (Đài Loan)

• Model: PCA-6108P6 (Các phiên bản phổ biến: PCA-6108P6-0C1E, PCA-6108P6-0B3)

• Số phân đoạn (Segments): 1 phân đoạn duy nhất

• Tổng số khe cắm (Slots): 8 khe, bao gồm:
  • 5 khe cắm PCI (32-bit)
  • 1 khe cắm ISA (16-bit)
  • 1 khe cắm PICMG
  • 1 khe cắm PICMG/PCI

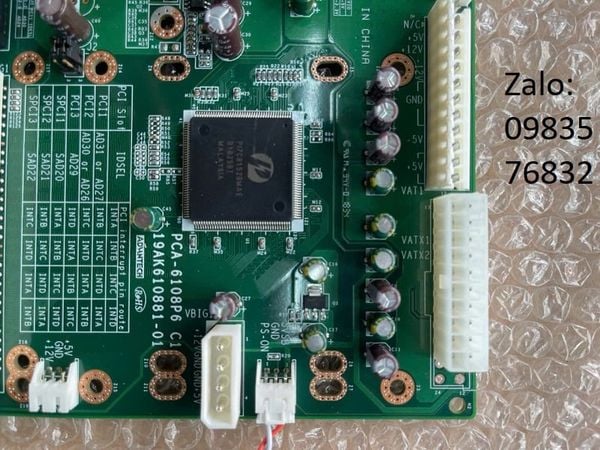

• Chip cầu PCI (PCI Bridge): PI7C8152BMAE hoặc Intel 21152 (tùy thuộc vào dòng Rev.B hay Rev.C)

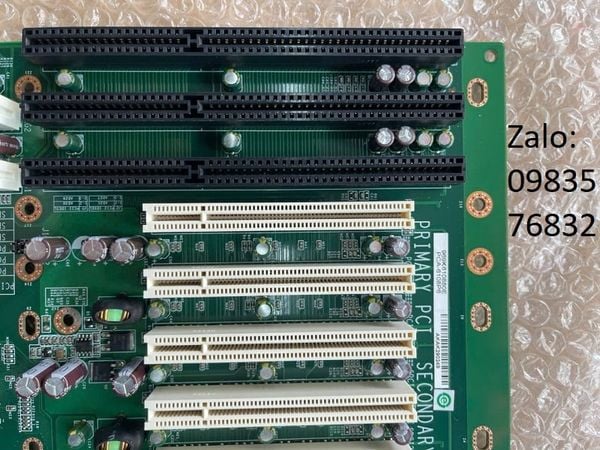

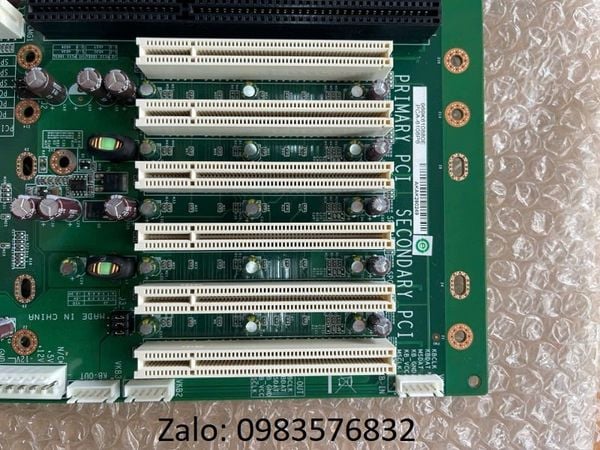

• Cấu trúc nhóm PCI:
  • Primary PCI: 3 slots
  • Secondary PCI: 3 slots

• Cổng kết nối nguồn hỗ trợ:
  • Hỗ trợ chuẩn nguồn AT (Main AT Power connector)
  • Hỗ trợ chuẩn nguồn ATX (Main ATX Power connector)
  • Đầu cấp nguồn phụ Big 4-Pin (cấp nguồn phụ +/-5V, +/-12V)

  •
