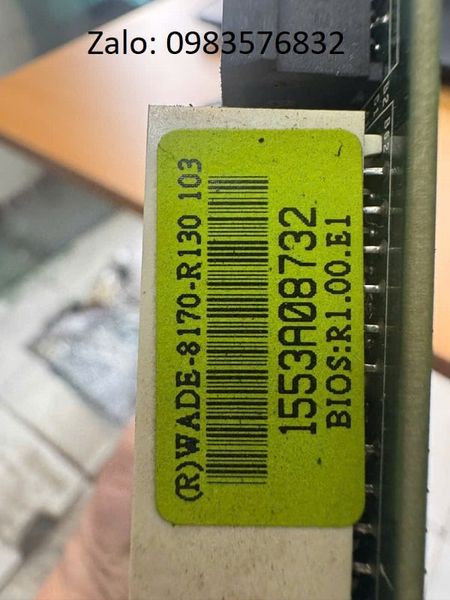

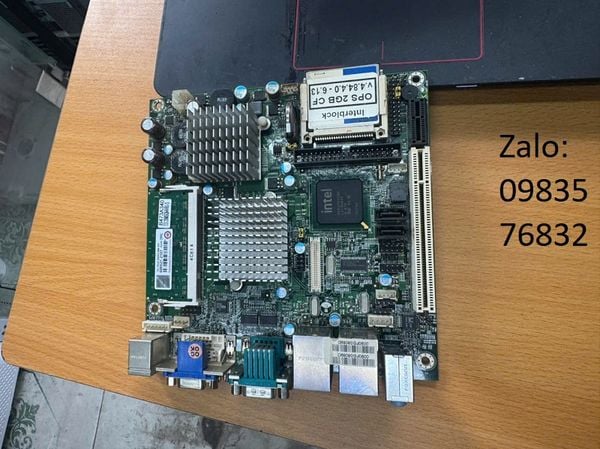

Bo mạch chủ WADE-8170-R130

Nhà sản xuất: Khác

Giá bán

0₫

Thông số kỹ thuật

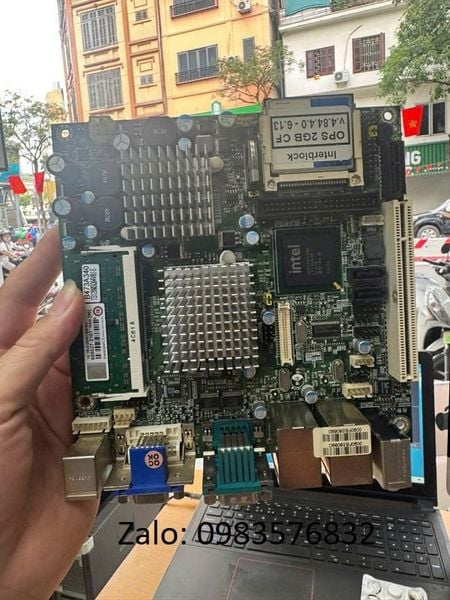

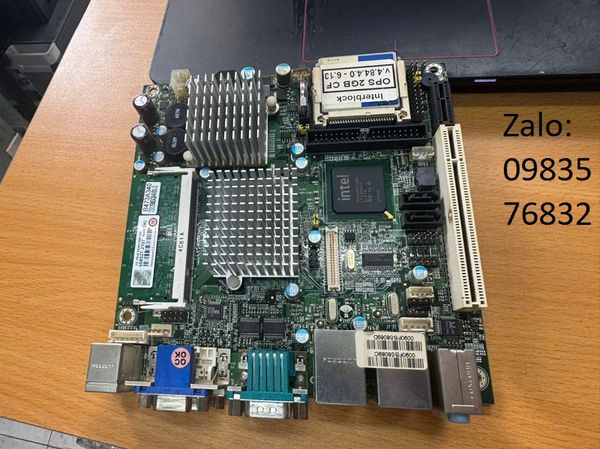

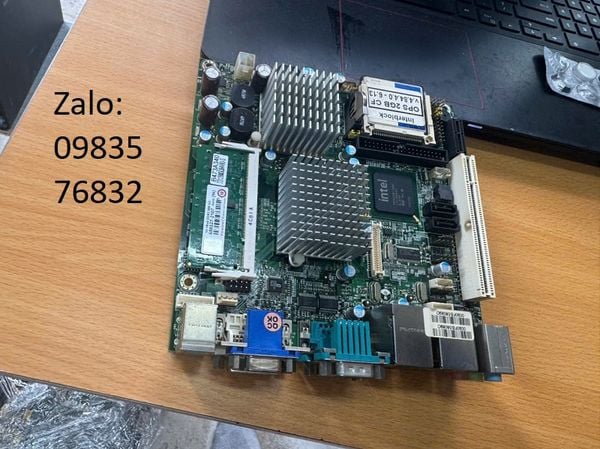

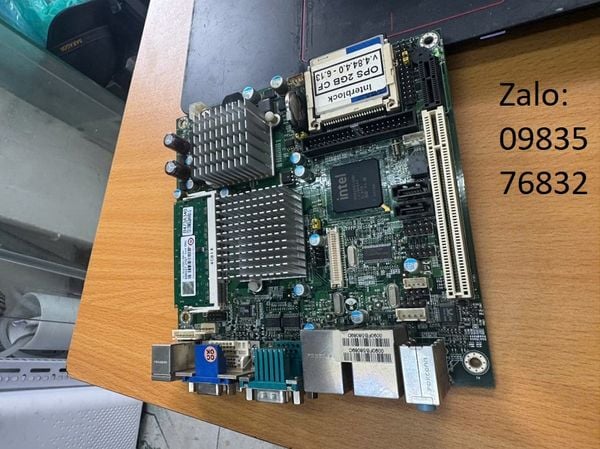

Bo mạch chủ máy tính công nghiệp Portwell WADE-8170-R130 (chuẩn form Mini-ITX) là dòng bo mạch nhúng siêu nhỏ gọn chuyên dụng cho các hệ thống máy bán hàng POS, thiết bị y tế, máy chơi game và bảng hiệu kỹ thuật số. Được phát triển bởi American Portwell Technology – thương hiệu hàng đầu về máy tính công nghiệp, bo mạch này nổi tiếng nhờ mức độ tiêu thụ điện cực thấp và khả năng hoạt động bền bỉ, lâu dài.

Thông số kỹ thuật cốt lõi

Bộ vi xử lý (CPU): Tích hợp sẵn CPU SoC Intel Atom N270 tốc độ 1.6GHz (FSB 533 MHz) tiết kiệm điện.
Chipset hệ thống: Sự kết hợp giữa Intel 945GSE (GMCH) và chip cầu nam ICH7-M tối ưu cho các thiết bị di động và nhúng.
Bộ nhớ (RAM): Trang bị 1 khe cắm DDR2 SO-DIMM (chuẩn RAM laptop), hỗ trợ dung lượng tối đa 2GB.
Đồ họa & Xuất hình: Sử dụng chip đồ họa tích hợp Intel GMA 950, hỗ trợ hiển thị đồng thời hai màn hình độc lập thông qua các cổng VGA, DVI-D và LVDS (kết nối panel LCD phẳng). [,
Lưu trữ đa dạng: Cung cấp 2 cổng SATA, 1 cổng IDE 40-pin cổ điển và 1 khe cắm thẻ Compact Flash (CF) dùng chung kênh với IDE để cài đặt hệ điều hành nhúng.

Khả năng kết nối và mở rộng công nghiệp

Thiết kế nguồn linh hoạt: Hỗ trợ dải nguồn vào DC rộng từ 12V đến 24V, rất thuận tiện để trích xuất nguồn trực tiếp từ tủ điện máy móc hoặc ắc quy xe lưu động mà không cần bộ nguồn ATX cồng kềnh.

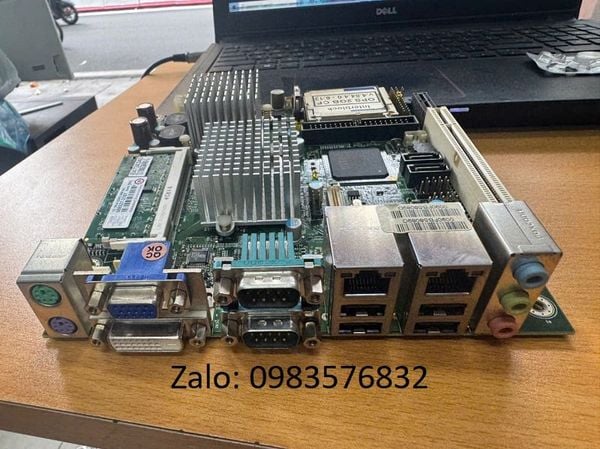

Kết nối mạng & Ngoại vi:
- 2 cổng mạng Gigabit LAN sử dụng chip điều khiển Realtek 8111C độc lập.

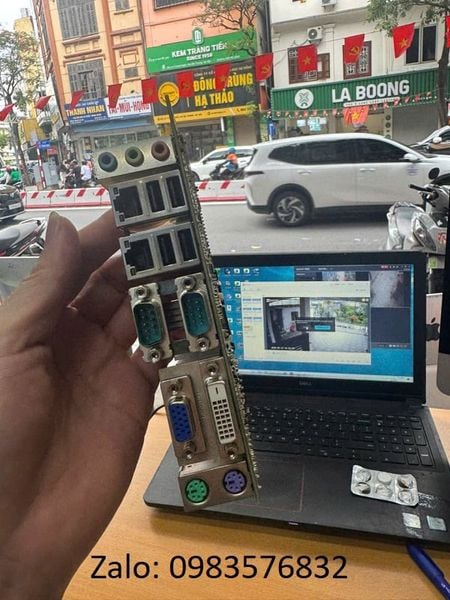

- 2 cổng Serial (COM - RS-232) dạng cổng DB9 tiêu chuẩn ở bo sau để điều khiển PLC và máy CNC.
- Tích hợp 8 cổng USB 2.0 (4 cổng ở bo sau, 4 cổng qua chân cắm) và chân cắm 8-bit Digital I/O (GPIO). [
Khe cắm mở rộng: Dù có kích thước nhỏ gọn 170mm x 170mm, mainboard vẫn khéo léo tích hợp 1 khe PCI truyền thống và 1 khe PCI Express x1 (có thể mở rộng thêm khe qua mạch Riser chuyển đổi).

Khả năng tương thích hệ điều hành

Do sử dụng kiến trúc phần cứng Intel Atom đời đầu, Portwell WADE-8170 hoạt động tương thích tốt nhất trên các hệ điều hành nhẹ hoặc hệ điều hành nhúng cũ bao gồm Windows XP, Windows CE, Windows Embedded Standard 7 hoặc các bản phân phối Linux dạng rút gọn.

Hệ thống máy công nghiệp của bạn sử dụng bo mạch này đang gặp tình trạng lỗi không nhận thẻ Compact Flash, bạn cần tìm sơ đồ chân cắm nguồn DC hay đang muốn nâng cấp sang dòng Mini-ITX thế hệ mới hơn (như RAM DDR3/DDR4)
