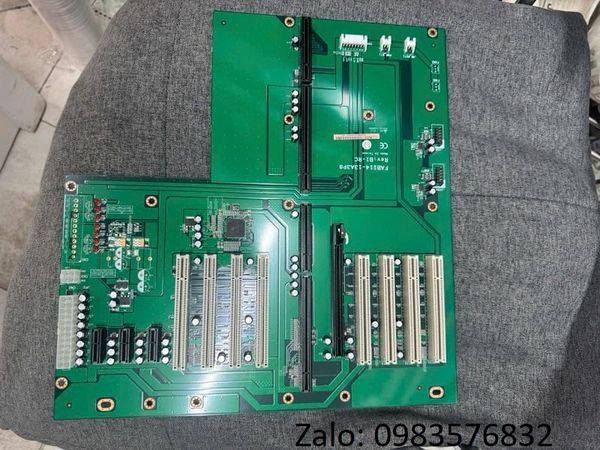

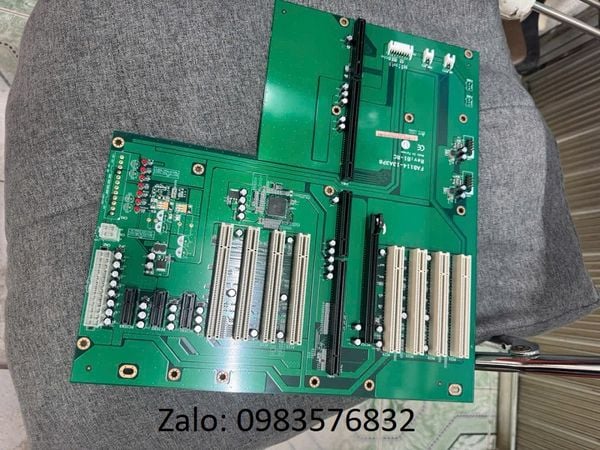

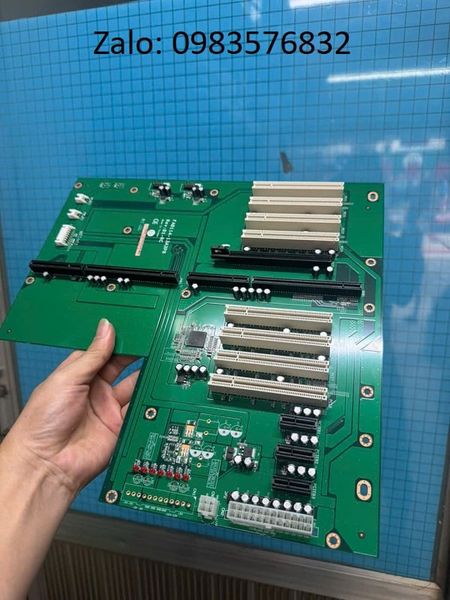

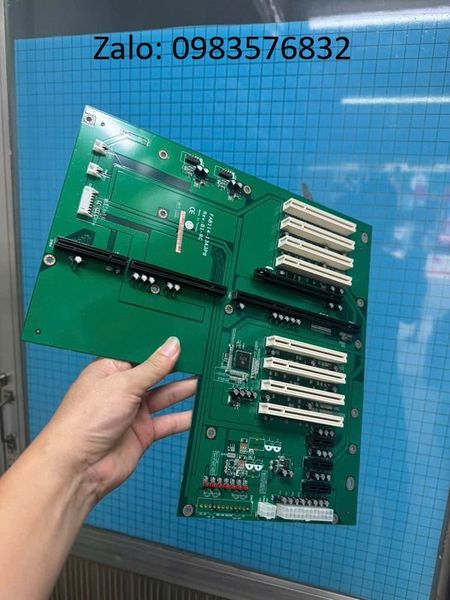

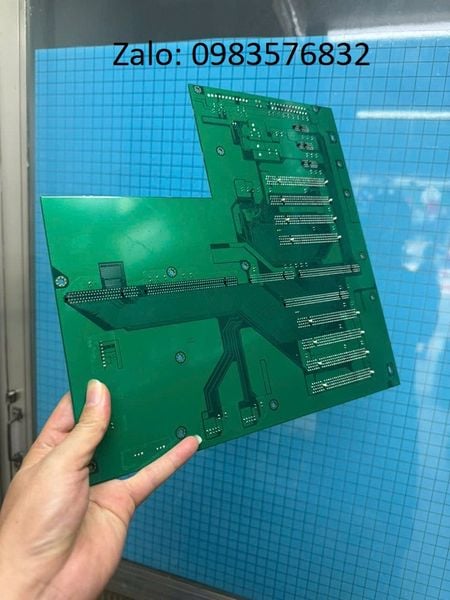

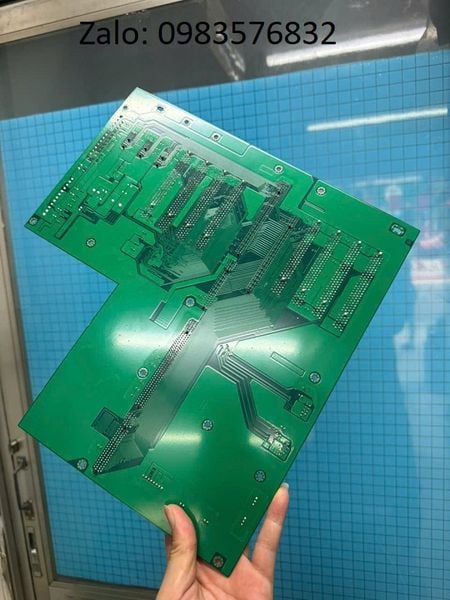

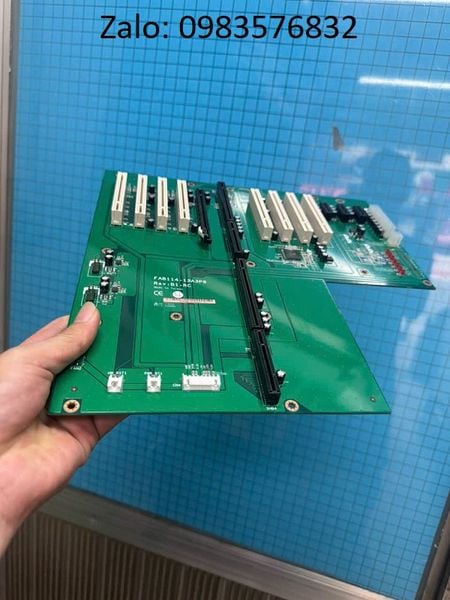

Main PCI CNC FAB114-13A3P8-Rev B1-RC

Axiomtek FAB114-13A3P8 (Rev B1-RC) không phải là bo mạch chủ thông thường, mà là một bo mạch mở rộng đáy thụ động (Passive Backplane) được thiết kế theo tiêu chuẩn PICMG 1.3 công nghiệp. [1, 2, 3, 4]

Thiết bị này đóng vai trò làm "bầu đỡ" trung gian để cắm các card CPU Full-size (như dòng main Axiomtek SHB150 đã đề cập trước đó) và các card điều khiển CNC mở rộng nhằm vận hành máy móc công nghiệp.

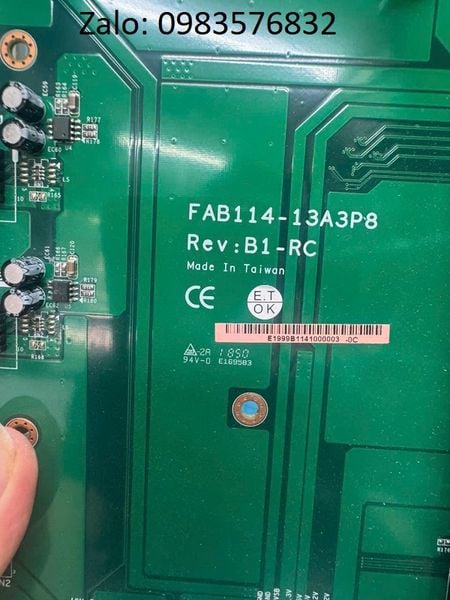

Chi tiết tên gọi và ký hiệu mã

• FAB114: Series bo mạch mở rộng đáy PICMG 1.3 của hãng Axiomtek.
• 13A3P8: Mô tả cấu trúc phân bổ 13 khe cắm mở rộng (bao gồm các chân PCIe và PCI).
• Rev B1-RC: Phiên bản nâng cấp phần cứng thứ hai (Revision B1) và đạt tiêu chuẩn RoHS (RC) bảo vệ môi trường, không chứa chất độc hại.

Cấu trúc khe cắm (Tổng cộng 13 khe mở rộng)

Bo mạch cung cấp khả năng chia băng thông cực tốt cho các hệ thống máy tính điều khiển CNC:

• 1 khe PICMG 1.3 CPU: Vị trí chính để cắm card CPU chuyên dụng điều khiển toàn hệ thống.
• 8 khe PCI (32-bit/33MHz): Số lượng khe PCI rất lớn, chuyên dùng để cắm các card CNC (như card điều khiển 3 trục/4 trục của hãng Weihong, NcStudio, hoặc card giao tiếp của Mitsubishi/Fanuc).
• 1 khe PCI Express x16: Khe cắm tốc độ cao lý tưởng cho card đồ họa rời hoặc card xử lý ảnh camera công nghiệp.
• 3 khe PCI Express x1: Dành cho các card mở rộng giao tiếp ngoại vi như card cổng COM, card mạng LAN hoặc card USB mở rộng.

Thông số vật lý & Nguồn cấp

• Kích thước tiêu chuẩn: Phù hợp hoàn hảo để lắp ráp vào các vỏ case tủ rack công nghiệp loại 4U (tương thích tốt với các dòng case AX61400, AX6145 và AX6156LE của Axiomtek).
• Nguồn cấp: Hỗ trợ cổng kết nối nguồn ATX 24-pin tiêu chuẩn và cổng 8-pin phụ để theo dõi nhiệt độ hệ thống.
• Kết nối phụ: Hỗ trợ điều khiển cấp tín hiệu ra 2 cổng USB 2.0 tốc độ cao. [

Ứng dụng thực tế

Trong công nghiệp, bo mạch đáy này phối hợp với card CPU để tạo thành bộ não điều khiển cho máy phay CNC, máy cắt Plasma, máy laser hoặc hệ thống tự động hóa nhà xưởng yêu cầu cắm nhiều card điều khiển PCI cùng lúc mà các dòng main máy tính phổ thông không thể đáp ứng được.

Nếu bạn đang tìm giải pháp cho hệ thống này, hãy cho biết:

• Bạn cần tìm sơ đồ đấu nối dây nguồn/USB trên bo mạch FAB114?
• Card CNC của bạn cắm vào hệ thống hiện đang gặp lỗi không nhận driver hoặc mất kết nối?

•
